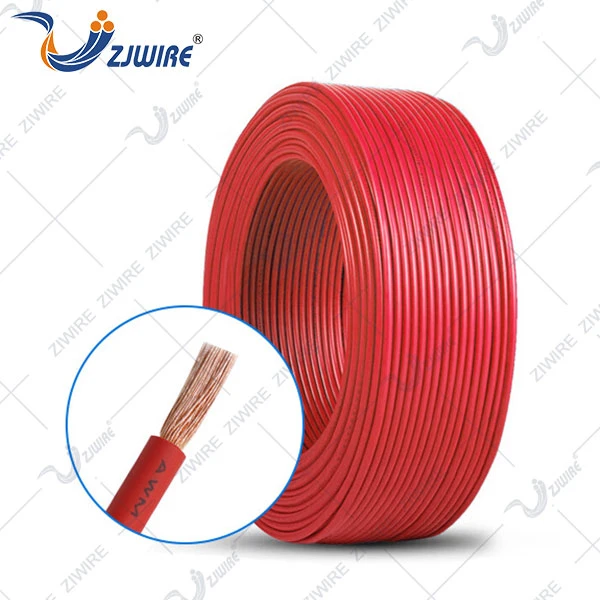

UL10276 kabelis ir zema -sprieguma, vairāku{2} vadu kabelis, ko Underwriters Laboratories (UL) sertificējis iekšējai elektroinstalācijai un ārējiem starpsavienojumiem elektroniskajās iekārtās. Paredzēts signālu pārraidei un strāvas padevei jutīgos lietojumos, tas atbilst UL 758 (ierīču vadu materiāls) un UL 1581 (elektrības vadu, kabeļu un elastīgo vadu atsauces standarts) prasībām. UL20276 kabeļi parasti tiek izmantoti automatizācijas sistēmās, robotikā un rūpnieciskās vadības ierīcēs, nodrošinot elastību, EMI aizsardzību un atbilstību drošības standartiem, piemēram, RoHS un CE 2014/35/EU.

Tehniskās specifikācijas

Diriģents	Alvots vai kails varš (AWG 36 līdz 24), kas nodrošina augstu vadītspēju un elastību.
Izolācijas slānis	Viena -slāņa PVC (polivinilhlorīds) vieglam dizainam un izmaksu-efektivitātei. Dažiem variantiem ir divslāņu PVC, lai uzlabotu mehānisko aizsardzību.
Iekšējais slānis	Salvots vai kails varš
Ārējais slānis	PVC
Sprieguma reitings	300V
Temperatūras novērtējums	-20 grādiem līdz +80 grādiem
Liesmas tests	Nokārto UL VW-1
Krāsu opcijas	Pieejams vairākās krāsās
Iepakojums	Ruļļi, spoles vai pēc klienta prasībām
Standarta	UL10276

Produktu specifikācijas

Preces specifikācija	AWG	Vadītāja numurs/diametrs (mm)	Vada diametrs (mm)	Izolācijas biezums (mm)	Kopējais diametrs (mm)
UL10276	12	65/0.254	2.36	0.432	3.35
UL10276	14	41/0.254	1.88	0.432	2.85
UL10276	16	26/0.254	1.49	0.432	2.45
UL10276	18	41/0.16	1.18	0.432	2.15
UL10276	20	26/0.16	0.94	0.432	1.90
UL10276	22	17/0.16	0.76	0.432	1.70
UL10276	24	11/0.16	0.61	0.432	1.55
UL10276	26	7/0.16	0.49	0.432	1.45
UL10276	28	7/0.127	0.39	0.432	1.35
UL10276	30	7/0.10	0.31	0.432	1.25

Produkti Lietojumprogrammas

Rūpnieciskā automatizācija:

Robotika un CNC iekārtas: servomotoru, kodētāju un PLC savienošana.

Rūpnīcas automatizācijas sistēmas: signālu pārraide konveijera lentēs, sensori un izpildmehānismi.

Komerciālā elektronika:

Biroja tehnika: Printeru, skeneru un datoru savienošana.

Audio/video sistēmas: ātrgaitas{0}}datu pārsūtīšana LVDS (-zemsprieguma diferenciālās signalizācijas) lietojumprogrammām.

Medicīniskās ierīces:

Attēlveidošanas iekārtas (piem., MRI, CT skeneri) un pacientu monitori, kam nepieciešama signāla integritāte bez EMI.

Sadzīves elektronika:

Viedās mājas ierīces: termostatu, kameru un drošības sistēmu elektroinstalācija.

Spēļu konsoles un VR austiņas: elastīgi kabeļi, kas nodrošina iespaidīgu lietotāja pieredzi.

Automobiļi un transports:

Automašīnu informācijas un izklaides sistēmas-: displeju, skaļruņu un sensoru savienošana.

Dzelzceļa signalizācija: zemsprieguma{0}}vadības ķēdes vilcienos un tramvajos.

Salīdzinājums ar līdzīgiem kabeļiem

UL2464: augstāks spriegums (600 V), bet mazāk elastīgs nekā UL20276. Izmanto vispārīgiem-vadiem.

UL1007: plānāka izolācija (AWG 30–16) izmaksu ziņā jutīgiem lietojumiem, taču tai trūkst EMI ekranēšanas.

UL1015: liesmu slāpējoša PVC izolācija ierīcēm, bet tikai stacionārām instalācijām.

Uzstādīšanas apsvērumi

Pārtraukšana: drošiem savienojumiem izmantojiet gofrēšanas vai lodēšanas savienotājus. Izvairieties no pārkaršanas uzstādīšanas laikā (maksimālā temperatūra ir mazāka par vai vienāda ar 80 grādiem).

Maršrutēšana: saglabājiet lieces rādiusu, kas ir lielāks vai vienāds ar 5 × kabeļa diametru, lai novērstu vadītāja nogurumu.

EMI aizsardzība: iezemējiet vairogu abos galos, lai optimāli samazinātu trokšņus augstfrekvences lietojumos.

Produktu priekšrocības

Augsta elastība:

Vadi un PVC izolācija ļauj veikt 10+ miljonus līkumu nepārtrauktas kustības lietojumos (piem., vilkšanas ķēdēs), samazinot dīkstāves un uzturēšanas izmaksas.

EMI/RFI aizsardzība:

Dubultais ekranējums samazina traucējumus augsta{0}trokšņa vidēs, nodrošinot uzticamu signālu pārraidi tādām kritiskām sistēmām kā servokontrolleri un kodētāji.

Drošība un atbilstība:

Nesatur halogēnus- un ir saderīgs ar RoHS, ugunsgrēka gadījumā izdala zemu-toksisku dūmu daudzumu. Atbilst CE prasībām ES tirgiem.

UL VW-1 liesmas reitings nodrošina drošību rūpnieciskos apstākļos ar ugunsbīstamību.

Izmaksu{0}}efektīvs dizains:

Viena -slāņa PVC konstrukcija samazina materiālu izmaksas, vienlaikus saglabājot veiktspēju. Viegls dizains samazina uzstādīšanas darbu.

Pielāgošanas iespējas:

Pieejamas pielāgotās krāsās, vadītāju skaitā un ekranēšanas konfigurācijās, lai apmierinātu īpašas lietojumprogrammas vajadzības.

Pielāgošanas opcijas

Vadītāja izmērs un dzīslu skaits
Jakas krāsa un apdruka
Kabeļa garums un iepakojuma iespējas
Īpašas veiktspējas prasības (papildu elastība, ekranējums utt.)

Mūsu priekšrocības

Piegādes jauda un izpildes laiks

Liela mēroga{0}}rūpnīcas ražošana nodrošina stabilu piegādi
Standarta modeļi noliktavā ātrai piegādei
Pielāgoti pasūtījumi tiek piegādāti 2-4 nedēļu laikā

Piegādātāja spēks

Vairāk nekā 20 gadu profesionāla kabeļu ražošanas pieredze
Uzlabotas ražošanas iekārtas un stingras kvalitātes kontroles sistēmas
Sertificēts saskaņā ar UL, ISO un RoHS standartiem

Cenu un izmaksu kontrole

Tieša rūpnīcas piegāde ar konkurētspējīgām cenām
Elastīgs pasūtījumu daudzums, lai samazinātu klientu krājumu izmaksas
Izmaksu{0}}efektīvi, nekaitējot kvalitātei

Serviss un atbalsts

24/7 profesionāla klientu apkalpošanas komanda
Bezmaksas tehniskās konsultācijas un produktu izvēles atbalsts
OEM un ODM pielāgošanas pakalpojumi
Pēc-pārdošanas atbalsts, tostarp instalēšanas norādījumi un kvalitātes izsekošana
